Шумоизоляция автомобиля: откуда в салоне берется гул, что действительно работает и за что не стоит платить

Короткий ответ: вибродемпфер успокаивает металлическую панель, звукопоглотитель уменьшает отражения внутри полостей, плотный звукоизолирующий слой ослабляет проходящий через конструкцию воздушный звук, а мягкая развязка не дает деталям тереться и передавать вибрацию друг другу. Эти материалы не взаимозаменяемы. Иногда достаточно обработать несколько резонирующих участков вибродемпфером, иногда требуется многослойная система на полу, арках и в багажнике, а иногда никакая оклейка не поможет, пока не заменены шумные шины, подшипник, опора двигателя или поврежденный уплотнитель.

Почему в салоне слышен не только внешний шум

Звук в автомобиле приходит к пассажиру двумя основными путями. Первый — воздушный. Шум качения шин, поток воздуха, работа двигателя и других источников создают колебания воздуха снаружи автомобиля. Они проходят через стекла, уплотнения, технологические отверстия и кузовные панели, а затем распространяются по салону. Так появляются шорох дороги, свист ветра, шум воды в арках и часть звуков моторного отсека.

Второй путь — структурный, то есть через детали автомобиля. Неровность дороги заставляет шину и колесо колебаться. Усилие передается через ступицу, поворотный кулак, рычаги, сайлентблоки, стойки и подрамники в несущую структуру кузова. Пол, арки, щит моторного отсека и другие панели начинают двигаться с очень небольшой амплитудой, но на большой площади, превращаясь в своеобразные мембраны громкоговорителя. Именно так рождается характерный низкочастотный гул, который не обязательно означает, что звук «пробился» через тонкий металл. Инженерные исследования дорожного шума специально разделяют воздушный и структурный вклад, потому что лечить их одним способом нельзя.^[1][2]

Есть и третий важный участник — сам салон. Объем воздуха, большие стекла, обивка, полости дверей и багажника отражают и поглощают разные частоты неодинаково. На некоторых режимах отдельные элементы и полости входят в резонанс, поэтому небольшой источник способен восприниматься как навязчивый гул. В кузове универсала или хэтчбека шум задних арок попадает в общий объем салона почти напрямую, тогда как у седана часть его отделяет перегородка багажника. Поэтому два автомобиля на одинаковых шинах и одной дороге могут звучать совершенно по-разному.

Основные источники шума и их признаки

Эта таблица помогает выбрать направление проверки, но не заменяет диагностику. Например, гул шины и начавшего разрушаться подшипника может быть очень похожим, а шум выпуска иногда приходит в салон не через воздух, а через его контакт с кузовом. Хороший мастер сначала воспроизводит жалобу в движении и только затем предлагает объем разборки.

Виброизоляция, шумопоглощение и звукоизоляция — не одно и то же

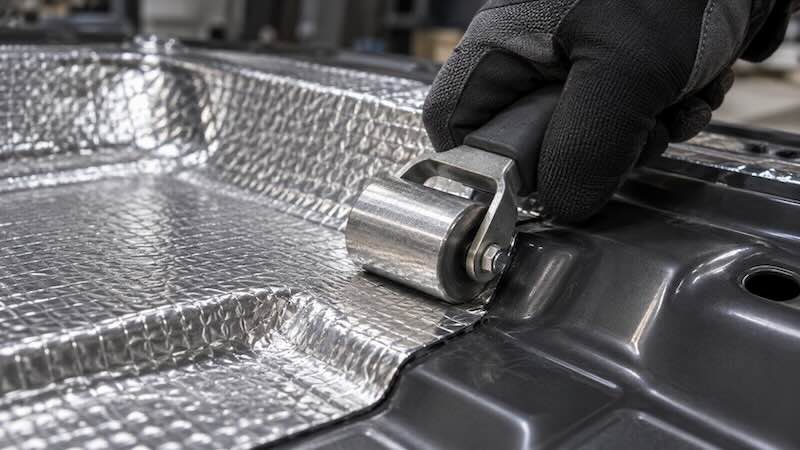

В разговорной речи самоклеящиеся листы с фольгой часто называют виброизоляцией. Технически точнее говорить о вибродемпфировании. Такой лист плотно прикатывают к металлу; при изгибных колебаниях панели вязкоупругий слой деформируется и рассеивает часть механической энергии в виде тепла. Металл меньше «звенит» и слабее излучает звук в салон. Это особенно эффективно на больших относительно плоских участках дверей, пола, крыши, арок и багажника. Автомобильные демпфирующие материалы именно так и описываются производителями: как средство снижения вибраций и структурного шума.^[3]

Звукопоглотитель работает уже с колебаниями воздуха. Волокнистый или пористый материал уменьшает отражения в полости и превращает часть звуковой энергии в тепло за счет движения воздуха внутри своей структуры. Он полезен под дверными картами, обивкой крыши, в крыльях багажника и других полостях, где имеется безопасное место для достаточной толщины. Легкие поглотители особенно полезны в среднем и верхнем диапазоне частот, но тонкий лист вспененного материала нельзя считать полноценной защитой от низкого дорожного гула.^[4]

Звукоизолирующий барьер — это плотный тяжелый слой, препятствующий передаче воздушного звука. Обычно его укладывают на мягкую развязку, чтобы он не был жестко связан с вибрирующим основанием. Для заметной работы такой слой должен быть по возможности непрерывным: щели, незакрытые технологические проходы и жесткие мостики ухудшают результат. Барьер эффективен на полу, тоннеле, перегородке моторного отсека и в багажнике, но требует места и заметно увеличивает массу.

Развязочные и противоскрипные материалы решают еще одну задачу. Тонкий войлок, лента или мягкий уплотнитель не позволяют пластиковой обивке тереться о металл, проводке — стучать по двери, а двум деталям — передавать вибрацию через жесткий контакт. Они способны убрать раздражающий локальный скрип, но сами по себе не превращают дверь в звукоизолированную конструкцию.

Когда достаточно одного вибродемпфера

Ограничиться вибродемпфированием можно тогда, когда основная проблема — собственный резонанс металлической панели. Типичные примеры: наружный лист двери подыгрывает акустике, крышка багажника дребезжит на определенных нотах, ниша запасного колеса отзывается гулким звуком, крыша слишком громко реагирует на дождь или отдельный участок пола резонирует на конкретной скорости. В этих случаях задача состоит не в том, чтобы построить тяжелую стену на пути внешнего звука, а в том, чтобы успокоить сам источник вторичного излучения.

Для этого не всегда нужно заклеивать сто процентов металла. Ребра жесткости, сильнокриволинейные и штампованные участки уже сопротивляются изгибу лучше, чем большой плоский лист. На заводском уровне расположение демпфирующих накладок рассчитывают и оптимизируют: существуют исследования, в которых массу материала на кузовных панелях уменьшали без ухудшения требуемых акустических характеристик именно за счет выбора эффективных зон.^[5] Однако процент покрытия нельзя назначить одной цифрой для любого автомобиля — он зависит от жесткости панели, ее формы, массы материала, температуры работы и частоты проблемного резонанса.

Если же жалоба звучит как постоянный шорох дороги, речь ветра или проникновение звука через пол, один вибродемпфер даст ограниченный эффект. Панель станет спокойнее, но воздушный звук продолжит проходить через конструкцию и отверстия. Здесь нужны поглощающие и барьерные слои, герметичность и, возможно, работа с другими зонами автомобиля.

Какие части автомобиля разумно обрабатывать

Колесные арки

Арки — одна из самых нагруженных зон: рядом работает шина, удары от неровностей приходят через подвеску, по наружной стороне летят вода, песок и мелкие камни. Со стороны салона обычно уместны вибродемпфер на доступном металле, поглощающий либо развязывающий слой и, если позволяет сборка, плотный барьер. В багажнике особенно важно обработать задние арки у хэтчбеков, универсалов и многих кроссоверов, потому что от пассажиров их отделяет только обивка.

Наружная обработка под подкрылком может дополнять внутреннюю, но предъявляет другие требования к материалу: он должен переносить воду, перепады температуры, грязь и удары. Нельзя закрывать дренажи, крепления, вентиляционные отверстия и зоны обслуживания. Обычный салонный пористый материал снаружи быстро намокнет или разрушится, поэтому переносить один и тот же набор через границу кузова нельзя.

Пол, центральный тоннель и перегородка моторного отсека

Через пол и точки крепления подвески в кузов приходит существенная часть структурного дорожного шума, а через тоннель и переднюю перегородку — шум силового агрегата и выпуска. Здесь наиболее логична многослойная работа: демпфирование больших панелей, затем развязка и плотный барьер. Пространства под ковром мало, поэтому лишняя толщина способна помешать установке сидений, воздуховодов, центральной консоли и штатного покрытия. Болты ремней безопасности, точки массы, сливные пробки, проводку и сервисные лючки оставляют доступными.

Полная обработка моторной перегородки со стороны салона нередко требует разборки передней панели, поэтому трудоемкость быстро растет. Наклеить материал только на небольшой доступный участок и обещать исчезновение звука двигателя неправильно: часть путей останется открытой, а структурные колебания продолжат приходить через опоры и подрамник. В моторном отсеке допустимы только предназначенные для него термо- и огнестойкие решения; случайный поролон рядом с горячими деталями опасен.

Двери

Обработка дверей дает наиболее заметный результат, когда владельца беспокоят «пустой» звук закрывания, вибрация от динамиков, дребезг карты или дорожный шум сбоку. Вибродемпфер наносят на доступные участки наружного листа и, при необходимости, на внутреннюю панель; подходящий влагостойкий поглотитель размещают в полости или на обивке, а места соприкосновения пластика развязывают противоскрипной лентой. Грамотная обработка одновременно улучшает условия работы дверной акустики: меньше энергии уходит на раскачивание металла.

При этом дверь нельзя превращать в герметичную коробку без понимания ее устройства. Вода штатно попадает внутрь через уплотнения стекла и должна уходить через нижние дренажи. Материал не должен мешать стеклоподъемнику, тягам замка, проводке, датчикам удара и боковой подушке безопасности. Избыточная масса на наружном листе нагружает петли и ограничители, а слишком толстая сборка может деформировать карту и породить новые скрипы.

Багажник, задние крылья и пятая дверь

В седане багажник частично изолирован от пассажирского объема, а в кузове с пятой дверью представляет с ним одну акустическую полость. Поэтому обработка пола багажника, ниши запасного колеса, задних арок и полостей крыльев часто заметно меняет шумовой фон. Большие панели демпфируют, в доступных полостях применяют легкий поглотитель, а на горизонтальном полу при необходимости собирают барьерный слой. Одновременно фиксируют домкрат, инструмент, запасное колесо, жгуты проводов и элементы отделки: иногда именно они создают половину жалоб владельца.

Пятая дверь нуждается прежде всего в локальном демпфировании и устранении люфтов обшивки, замка и проводки. Загружать поднимающуюся дверь тяжелыми слоями неразумно: газовые упоры могут перестать удерживать ее, а петли получат дополнительную нагрузку. Если шум идет через большую площадь заднего стекла, обработка металла вокруг него не заменит акустически более совершенное остекление.

Крыша и стойки

Крыша — большая тонкая панель, поэтому умеренное вибродемпфирование уменьшает ее отклик на дождь и отдельные резонансы, а легкий волокнистый поглотитель снижает отражения под потолочной обивкой. Толстый тяжелый «пирог» над головой не нужен: он повышает центр тяжести, сильнее нагружает обивку и хуже удерживается при нагреве. На автомобилях с люком или панорамной крышей необходимо сохранить работу кассеты, шторки и водоотводов.

В стойках и по краям потолка проходят подушки-шторки, ремни безопасности, проводка и дренажные трубки. Заполнять эти зоны материалом вслепую нельзя. Допустима только установка, при которой сохраняются штатная траектория раскрытия подушки, работа механизма ремня и доступ к крепежу. Безопасность здесь важнее возможного акустического выигрыша.

Капот и моторный отсек

Оклейка капота часто воспринимается как простой способ убрать шум двигателя, но ее влияние на салон обычно скромнее, чем работа с перегородкой, полом, опорами силового агрегата и штатными уплотнениями. Подкапотный материал в первую очередь должен выдерживать температуру, не поддерживать горение, надежно крепиться и не мешать отводу тепла. Снимать заводской теплозащитный экран ради случайного тяжелого листа или закрывать вентиляционные каналы нельзя.

Когда нужна комплексная шумоизоляция

Многослойная обработка оправданна, если автомобиль технически исправен, но дорожный фон проникает сразу через несколько больших зон: пол, арки, багажник и двери. Она особенно заметна в машинах с минимальной заводской отделкой, легкими кузовными панелями, большим общим салоном и широкими колесными арками. В таком случае локальная заплата просто переносит внимание на соседний источник, а последовательная обработка основных путей делает шумовой фон более ровным.

Комплекс не обязательно означает максимальную толщину на каждой детали. Для пола важнее непрерывность барьера, для большой наружной панели двери — подавление резонанса, для полости крыла — безопасное поглощение, а для пластиковой карты — развязка мест контакта. Хорошая схема неодинакова по всему автомобилю: она строится по функции каждой зоны и учитывает сборочные зазоры.

На электромобиле отсутствие привычного звука двигателя не делает дорожный шум слабее — он становится заметнее из-за отсутствия маскировки. Исследования салонного шума электромобилей также показывают значимый вклад структурного возбуждения от дороги и шин.^[6] Поэтому для такой машины особенно важны арки, пол, подрамники и выбор шин, а не только оклейка дверей.

Когда шумоизоляция не имеет смысла

Когда автомобиль неисправен. Гудящий подшипник, ступенчатый износ протектора, деформированная шина, изношенная опора двигателя, разбитый сайлентблок, карданная вибрация или касающийся кузова выпуск создают энергию, которую материалы лишь частично замаскируют. Неисправность останется и может прогрессировать. Сначала ремонт, затем оценка оставшегося штатного шума.

Когда проблема локальная и воздушная. Свист из-за неплотного уплотнителя, отсутствующая заглушка в полу, поврежденный подкрылок или щель после кузовного ремонта требуют восстановления герметичности и штатных деталей. Обработка всей двери или пола в таком случае дороже и хуже точечного исправления причины.

Когда ждут полной тишины. Автомобиль нельзя превратить в неподвижную акустическую комнату: остаются стекла, стойки, уплотнения, силовые связи подвески и кузова, вентиляция и аэродинамический шум. После снижения одного источника слух начинает лучше различать следующий. Реалистичная цель — уменьшить утомляющий фон, резонансы и дребезг, а не получить абсолютную тишину на любой скорости.

Когда выбраны строительные или неподходящие материалы. В салоне происходят сильный нагрев, охлаждение, конденсация влаги и постоянные вибрации. Материал без автомобильного назначения может отклеиться, впитать воду, дать запах, поддерживать горение или выделять нежелательные вещества. Битумные кровельные листы, бытовой поролон и случайные утеплители не становятся автомобильной шумоизоляцией только потому, что их можно приклеить.

Когда добавленная масса важнее выигрыша. Плотные барьеры и демпфирующие листы тяжелы. Избыточная обработка влияет на полезную нагрузку, расход топлива или запас хода, работу петель и газовых упоров, а иногда и на управляемость из-за неразумного распределения массы. Если цель — убрать один дребезжащий участок или сделать дверь благороднее по звуку, полный тяжелый комплекс может быть технически неоправданным.

Когда кузов сырой или поражен коррозией. Материал наносят на чистую, сухую и прочную поверхность. Заклеивание ржавчины не останавливает ее, а перекрытый дренаж создает условия для новой коррозии. Следы протечки сначала ищут и устраняют, металл ремонтируют и защищают, а уже затем возвращаются к акустической обработке.

Недостатки шумоизоляции, о которых нужно знать заранее

Главный объективный недостаток — прибавка массы. Точная величина зависит от площади и выбранной системы, поэтому честная смета должна содержать не только цену, но и ориентировочный вес материалов. Второй риск связан с разборкой: старые клипсы ломаются, неправильно уложенная проводка начинает стучать, пережатый уплотнитель пропускает воду, а плохо собранная обивка скрипит сильнее, чем до работ. Именно качество разборки и обратной сборки нередко определяет итог не меньше, чем марка материала.

Третий недостаток — усложнение последующего ремонта. Под плотным слоем труднее добраться до крепежа, разъемов, топливного модуля и кузовных швов. Нельзя заклеивать идентификационные обозначения, точки массы, сервисные крышки, сливные пробки и места, которые должен осматривать кузовной мастер. Если после оклейки невозможно без разрушения материала заменить штатную деталь, схема была продумана плохо.

Наконец, результат трудно выразить одной универсальной цифрой. Измерение среднего уровня в децибелах не полностью описывает восприятие: низкочастотный тон или узкий резонанс способен сильно утомлять даже при умеренном общем показателе. После правильной обработки автомобиль часто воспринимается тише не только из-за снижения уровня, но и потому, что исчезают гулкие пики, дребезг и резкие призвуки. Поэтому обещание одинакового уменьшения шума на любом автомобиле без исходных замеров не имеет инженерного смысла.

Как определить разумный объем работ

1. Проверить техническое состояние. Осматривают шины и характер их износа, подшипники, элементы подвески, опоры силового агрегата, выпуск, подкрылки, уплотнения и нижние панели кузова.
2. Воспроизвести шум. Желательно проехать по гладкому и крупнозернистому асфальту, на разных скоростях, с разгоном и движением накатом. Отдельно проверяют зависимость от оборотов двигателя.
3. Определить путь передачи. Для воздушного шума ищут щели и слабые ограждения, для структурного — точки ввода вибрации и резонирующие панели. При сложной жалобе применяют измерительные микрофоны и датчики вибрации.
4. Согласовать приоритет. Одному владельцу важнее разговор на трассе, другому — качество музыки, третьему — тишина заднего ряда. Набор зон для этих задач будет разным.
5. Подобрать слои по функции. Демпфирование не заменяют поролоном, барьер не клеят без учета зазоров, а в мокрые и горячие зоны не помещают салонные материалы.
6. Зафиксировать массу и границы работ. До разборки должны быть понятны обрабатываемые зоны, доступность сервисных элементов, ограничения по подушкам безопасности и ожидаемая прибавка веса.
7. Сравнить результат в одинаковых условиях. До и после работ используют тот же маршрут, скорость, давление в шинах и настройки автомобиля. Иначе впечатление легко спутать со сменой покрытия или погоды.

Распространенные заблуждения

«Чем толще и тяжелее слой, тем тише автомобиль»

У каждого материала своя задача, а у каждой панели — своя форма и частота резонанса. Лишний демпфирующий лист на жестком ребре почти ничего не дает, толстый поглотитель, сдавленный обивкой, работает хуже расчетного состояния, а тяжелый барьер с большими разрывами теряет часть смысла. Эффективность определяет конструкция системы, а не вес упаковок.

«Нужно обязательно заклеить сто процентов поверхности»

Для непрерывного звукового барьера щели действительно нежелательны, но это правило нельзя механически переносить на вибродемпфер. Его задача — снизить изгибные колебания панели, поэтому особенно важны большие подвижные участки, а не ребра жесткости и каждое углубление. Оптимальная площадь определяется конструкцией, а не красивой фотографией полностью закрытого металла.

«Мягкая пена остановит низкий гул от колес»

Легкий пористый поглотитель полезен против отраженного воздушного звука средних и высоких частот, но низкочастотная структурная энергия требует работы с вибрирующей панелью, путями передачи и иногда с источником — шиной или подвеской. Пена может изменить оттенок шума, но не является универсальной преградой для гула.

«Шум от шин всегда проходит через арку по воздуху»

Часть звука действительно излучается шиной и попадает через арку и кузовные ограждения. Другая часть приходит механически через колесо, элементы подвески и места их крепления. Такое разделение подтверждается измерениями путей передачи дорожного шума.^[7] Поэтому даже очень плотная обработка арки не всегда устраняет низкочастотный гул, особенно если его создает конкретная шина или неисправный узел.

«Достаточно сделать только двери»

Для акустической системы, скрипов и бокового шума это может быть удачным локальным решением. Но основной дорожный фон часто приходит через пол, арки и заднюю часть кузова. После тихих дверей эти пути иногда воспринимаются еще отчетливее. Объем выбирают по жалобе, а не по удобству разборки.

«После шумоизоляции можно не обращать внимания на выбор шин»

Шина остается первичным источником и одновременно элементом передачи сил от дороги. Рисунок протектора, состав, конструкция каркаса, давление и характер износа меняют шум значительно. Материалы в кузове способны ослабить его последствия, но не сделают две принципиально разные шины одинаковыми по акустическому поведению.

Что считать хорошим результатом

Качественная шумоизоляция не обязана создавать ощущение вакуума. Ее результат — менее выраженный гул на грубом покрытии, спокойные панели, более разборчивая речь, меньшая необходимость повышать громкость музыки, отсутствие скрипов после сборки и сохранение всех штатных функций автомобиля. Двери и крышки должны нормально закрываться, стекла — свободно двигаться, вода — уходить через дренажи, подушки безопасности — иметь предусмотренную траекторию раскрытия, а сервисные точки — оставаться доступными.

Самое важное — соответствие решения причине. Если металл резонирует, его демпфируют. Если звук распространяется в полости, его поглощают. Если через большую зону проходит воздушный шум, создают развязанный плотный барьер. Если гудит подшипник, меняют подшипник. Именно эта последовательность отличает инженерную работу от продажи максимального количества материала.

Комплекс работ по снижению шума в салоне можно выполнить у нас

Мы можем выполнить как локальную обработку отдельной проблемной зоны, так и комплекс работ по снижению шума во всем салоне. Начинаем не с расчета максимального количества листов, а с жалобы владельца и особенностей конкретного автомобиля. Выясняем, что именно мешает: дорожный гул, шум задних арок, вибрация дверей от акустики, звуки моторного отсека, дождь по крыше или скрипы обивки. Это позволяет не разбирать и не утяжелять те части кузова, которые почти не влияют на результат.

После осмотра подбираем состав работ по зонам. Для резонирующего металла используем вибродемпфирование, в полостях применяем подходящее звукопоглощение, а там, где нужно ослабить прохождение воздушного шума, предусматриваем развязанный звукоизолирующий слой. Отдельно учитываем условия эксплуатации каждой детали: наличие влаги в дверях и арках, нагрев возле моторной перегородки, сборочные зазоры под ковром и обивкой, расположение проводки, дренажей, крепежа и элементов безопасности.

До начала работ согласовываем с владельцем обрабатываемые участки, конструкцию слоев, ориентировочную прибавку массы и ограничения выбранного решения. Если причиной гула может быть неисправность автомобиля или состояние шин, сначала рекомендуем диагностику и ремонт. Шумоизоляция должна уменьшать нормальный эксплуатационный шум, а не скрывать изношенный подшипник, поврежденный уплотнитель или касающийся кузова выпуск.

Работы выполняются с разборкой и последующей сборкой салона, сохранением штатных дренажей, сервисных точек и работы систем безопасности. После установки проверяем прилегание обивки, крепление проводки, движение стекол, работу замков и отсутствие новых скрипов. В результате клиент получает не абстрактную «шумку по максимальному пакету», а понятный комплекс, собранный под устройство автомобиля и реальный источник шума.

Простое правило: сначала найти источник и путь шума, затем выбрать материал и только после этого определять площадь оклейки. Вибродемпфер лечит резонанс панели, поглотитель — отражения в полости, барьер — прохождение воздушного звука, а ремонт устраняет неисправность. Ни один из этих способов не заменяет остальные.

Технические источники

1. SAE 2005-01-2522: Experimental Determination of Airborne and Structure-borne Road Noise Spectral Content on Passenger Vehicles. Экспериментальное разделение воздушного и структурного дорожного шума в легковых автомобилях.
2. SAE 2013-01-2858: Characterization of Structure-Borne Road/Tire Noise Inside a Passenger Car Cabin Using Path Based Analysis. Исследование передачи возбуждения от дороги через шину, подвеску и кузов, а также воздушного шума от взаимодействия протектора с дорогой.
3. 3M Engineered Damping Materials EDM1000 Series: Technical Data Sheet. Назначение вязкоупругих демпфирующих материалов для снижения вибраций и структурного шума на кузовных панелях.
4. 3M Thinsulate Acoustic Insulation TAI3047. Свойства легкого волокнистого звукопоглотителя и примеры автомобильных зон применения.
5. SAE 2012-01-0220: Weight Reduction of Damping Materials on Vehicle Body Panels with High Damping Effect. Исследование оптимизации расположения демпфирующих материалов с сохранением акустического результата при меньшей массе.
6. SAE 2016-01-1296: Electric Vehicle Interior Noise Contribution Analysis. Анализ вкладов источников в шум салона электромобиля, включая структурную передачу дорожного возбуждения.
7. SAE 2010-01-1430: Separation of Airborne and Structure-Borne Tire-Road Noise Based on Vehicle Interior Noise Measurements. Методика разделения воздушного и структурного вклада шинно-дорожного шума по измерениям в салоне.
8. SAE 2010-36-0448: Transfer Path Analysis of Road Noise. Анализ путей, по которым вибрации шины и подвески передаются в кузов и формируют низкочастотный дорожный гул.

Если основной источник шума — сами шины, начинать стоит не с разборки салона, а с проверки давления, износа и соответствия модели условиям эксплуатации. Подобрать шины для конкретного автомобиля можно в каталоге или через поиск по марке и модели.
