Колесо ровное и отбалансировано, а руль все равно бьет: почему так бывает

Короткий ответ: колесо может быть идеально отбалансировано относительно вала станка и вращаться с эксцентриситетом на ступице. Такое бывает, если при балансировке его неточно отцентрировали конусом, не использовали подходящую центрирующую втулку и фланцевую прижимную плиту типа Haweka, загрязнили посадочные поверхности или неправильно затянули крепеж. Даже при безупречной установке остаются другие причины: радиальное или боковое биение, неодинаковая жесткость шины по окружности, временная деформация после стоянки, дефект корда, биение ступицы, тормозные механизмы и люфты подвески.

Что на самом деле измеряет балансировочный станок

При вращении неравномерно распределенная масса создает центробежную силу. Чем выше скорость, тем заметнее ее действие. Балансировочный станок определяет величину и угловое положение дисбаланса и показывает, где установить корректирующие грузы. При динамической балансировке коррекция выполняется в двух плоскостях, чтобы убрать не только стремление колеса подпрыгивать, но и раскачивающий момент.

Показание «0–0» означает, что в конкретной установке остаточный дисбаланс находится в пределах допуска станка. Оно не означает, что колесо геометрически круглое, шина одинаково жесткая по всей окружности, обод не имеет бокового биения, а при монтаже на автомобиль колесо займет точно то же положение относительно оси. Нули относятся к измерению на валу станка, а водитель ощущает результат вращения на ступице под массой автомобиля.

Здесь полезно разделить три явления. Дисбаланс — это неравномерное распределение массы. Геометрическое биение — отклонение формы или положения вращающейся поверхности от идеальной окружности и плоскости. Силовая неоднородность — изменение реакции шины на нагрузку из-за разной жесткости ее участков. Все три могут вызывать похожую вибрацию, но установка грузов устраняет только первое.

Главная ловушка: колесо отбалансировали не относительно той оси

Чтобы измерение было верным, ось вращения колеса на станке должна совпасть с осью его вращения на автомобиле. Если колесо закрепили с небольшим смещением или перекосом, станок увидит дисбаланс искусственно созданной установки. Мастер компенсирует его грузами и получит нули. После снятия со станка колесо сядет на ступицу иначе, ошибочный эксцентриситет исчезнет или изменится, а добавленные грузы фактически превратятся в новый дисбаланс.

По данным Hunter, неверное центрирование во время балансировки является основной причиной неправильного результата и повторных обращений. В руководстве к диагностическому станку производитель указывает, что сочетание заднего центрирующего элемента и фланцевой плиты во многих случаях повышает точность и повторяемость даже для колес, которые центрируются по ступичному отверстию.^[1]

Миллиметровой ошибки здесь не требуется. Небольшое смещение центра превращает всю массу колеса в массу, вращающуюся с эксцентриситетом. На малой скорости это может быть незаметно, но с ростом частоты вращения сила быстро увеличивается, и в диапазоне дорожных скоростей появляется знакомая дрожь руля.

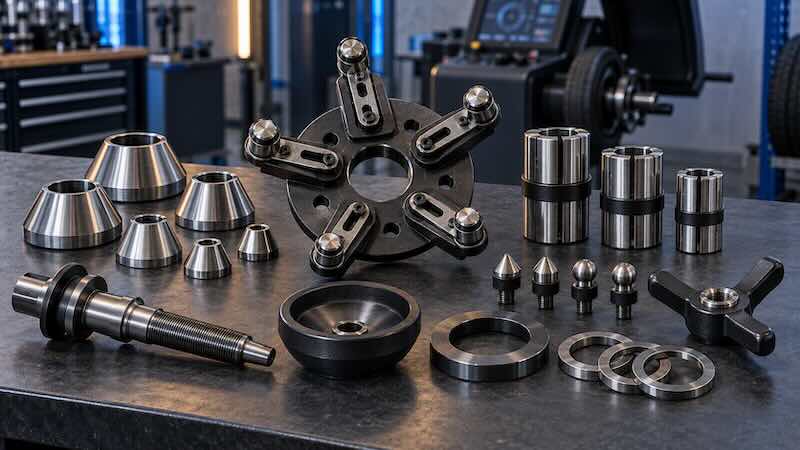

Почему одного универсального конуса бывает недостаточно

При стандартной установке конус входит в центральное отверстие диска и должен совместить его с валом станка. Для многих стальных и части легкосплавных колес исправный конус подходящего размера дает приемлемый результат. Поэтому неверно утверждать, что любая балансировка по конусу обязательно плохая. Проблема возникает, когда геометрия отверстия, форма посадочной фаски, износ оборудования или способ прижима не позволяют повторить положение колеса на ступице.

Конус соприкасается не с цилиндрической рабочей поверхностью отверстия, как ступичный выступ автомобиля, а с его кромкой. Если фаска повреждена, загрязнена, покрыта краской или имеет неточную форму, колесо может сесть на станок с отклонением. Сильная затяжка гайки не исправляет центрирование и иногда только закрепляет перекошенное положение. Дополнительную ошибку создает прижим обычной чашкой, особенно если усилие приложено неравномерно или колесо не прилегло к фланцу станка всей плоскостью.

Цилиндрические втулки типа Haweka DuoExpert входят в ступичное отверстие и имитируют посадку колеса на цилиндрический поясок ступицы. Сам производитель описывает такой способ как более точное воспроизведение установки на автомобиле по сравнению с обычным конусом.^[2] Фланцевая плита с регулируемыми пальцами прижимает диск через отверстия крепежа, то есть распределяет усилие подобно колесным болтам или гайкам. В зависимости от типа колеса втулка или правильно подобранный задний конус отвечает за центрирование, а фланцевая плита — за ровный и повторяемый прижим.

В разговорной речи весь такой комплект нередко называют «адаптером Haweka», хотя он может включать разные элементы: цилиндрическую центрирующую втулку, задний конус, фланцевую плиту и пальцы подходящей формы. Важен не логотип на приспособлении, а принцип: колесо должно быть установлено соосно валу, плотно прилегать к фланцу и зажиматься способом, максимально близким к монтажу на автомобиле.

Когда адаптер Haweka не помогает и может дать ложный результат

Фланцевая плита повышает точность только тогда, когда ее пальцы опираются на исправные и одинаково выполненные посадочные места колесного крепежа. Если эти поверхности повреждены или имеют разную геометрию, адаптер не сможет прижать диск равномерно. Один палец упрется раньше остальных, плита передаст усилие с перекосом, и колесо займет на валу положение, которого не имеет на исправной ступице. Станок снова сможет показать нули, но они будут относиться к неправильной установке.

Распространенная причина — многократная затяжка болтов или гаек ударным инструментом с чрезмерным моментом. Конические либо сферические посадочные места вытягиваются, продавливаются и теряют одинаковую форму. На одном отверстии палец фланцевого адаптера садится глубже, на другом остается выше, а часть усилия может приходиться на край поврежденной фаски. В такой ситуации нет смысла просто настаивать на применении «Хавеки»: сначала нужно оценить состояние диска и крепежа. Серьезно деформированные посадочные места ставят под сомнение надежность крепления колеса на автомобиле, поэтому маскировать дефект другим способом балансировки нельзя.

Похожая проблема встречается у дисков с низкой точностью изготовления. Отверстия могут различаться по глубине, углу или диаметру посадочной части, находиться на неточном делительном диаметре либо иметь неодинаковые фаски. Внешне такой диск выглядит новым и ровным, но пальцы фланцевой плиты не входят в отверстия на одинаковую величину. Если адаптер регулируется по одному усредненному положению, несколько пальцев начинают прижимать диск, а остальные лишь касаются его или упираются не той частью головки. Точного и повторяемого зажима в этом случае не получится.

Нужно учитывать и форму крепежа. Посадочные места бывают коническими, сферическими и плоскими, а их углы и радиусы различаются. Головки пальцев адаптера должны соответствовать конкретному диску. Неподходящий палец способен опереться только узкой кромкой, повредить покрытие или сместить колесо в сторону. В руководстве Hunter прямо указано, что диаметр расположения отверстий, количество пальцев и форма их рабочих головок должны подбираться под колесо; отдельно отмечены ситуации с неравномерно обработанными или изношенными посадочными местами.^[1]

Фланцевый адаптер также не решает проблему овального или разбитого центрального отверстия, кривой привалочной плоскости, толстого слоя краски, наплывов порошкового покрытия, коррозии и заусенцев. Центрирующая втулка не должна входить с чрезмерным усилием, болтаться или опираться только на отдельные выступы. Если плоскость диска не прилегает к фланцу станка, ровный прижим через отверстия крепежа не устранит угловой перекос.

Иногда конструкция лицевой части колеса просто не подходит конкретной плите: отверстия расположены глубоко, имеют узкие колодцы, закрыты декоративными вставками или не позволяют пальцам опереться в расчетную зону. Попытка дотянуть гайку сильнее в такой ситуации ухудшает результат и может повредить диск. Требуется другая оснастка — пальцы нужной длины и формы, специальная плита, прижимное кольцо или способ установки, предусмотренный изготовителем балансировочного оборудования.

Наконец, применение фланцевой плиты лишено смысла как самостоятельный ритуал. Она является прижимным элементом и должна работать вместе с подходящей центрирующей системой — например, цилиндрической втулкой или правильно выбранным задним конусом. Инструкция Haweka для QuickPlate прямо описывает плиту как часть комплекта, используемую совместно с центрирующим элементом, а не как его замену.^[7]

Как понять, что проблема именно в отверстиях или способе прижима

Полезно сравнить повторяемость нескольких способов установки. Если с цилиндрической втулкой и обычным равномерным прижимом колесо несколько раз показывает близкий результат, а после установки фланцевой плиты значения заметно меняются, нужно осмотреть отверстия крепежа, проверить настройку делительного диаметра и соответствие головок пальцев. Обратная картина — стабильный результат с втулкой и фланцевой плитой, но разброс на одном конусе — указывает скорее на ошибку центрирования по кромке центрального отверстия.

Самый важный критерий — не название оснастки, а повторяемость. Правильно подобранное приспособление должно позволять снять и заново установить колесо без существенного изменения показаний. Если ни один корректный способ не дает повторяемого результата, измеряют геометрию центрального отверстия, посадочных мест и привалочной плоскости. Диск с деформированным креплением нельзя объявлять исправным только потому, что одним из способов удалось получить нули.

Ступично-центрируемые и болтоцентрируемые колеса

У большинства современных легковых автомобилей штатное колесо центрируется по ступичному отверстию: цилиндрическая посадка диска надевается на выступ ступицы, а крепеж прижимает его к плоскости. На некоторых конструкциях решающую роль играют конические или сферические посадочные места болтов и гаек. Это различие нужно учитывать и на балансировочном станке.

Для ступично-центрируемого диска важно точно воспроизвести диаметр и положение центрального отверстия. Для болтоцентрируемого — правильно использовать отверстия крепежа и подходящую фланцевую оснастку. Но даже ступично-центрируемое колесо выигрывает от ровного прижима фланцевой плитой: она помогает удержать плоскость диска перпендикулярно валу и улучшает повторяемость установки.

Есть и промежуточные случаи. Нештатный диск может иметь увеличенное центральное отверстие и устанавливаться на автомобиль через пластиковое или металлическое центрирующее кольцо. Если кольцо отсутствует, повреждено или имеет люфт, колесо способно смещаться при затяжке. Балансировка самого комплекта при этом может быть правильной, но на автомобиле его ось окажется другой.

Простой тест, который выявляет ошибку установки на станке

После балансировки колесо снимают, поворачивают относительно оснастки, устанавливают заново и выполняют контрольное вращение. Если результат остается практически тем же, установка повторяемая. Если станок каждый раз просит новые грузы в других местах, сначала нужно искать проблему в центрировании, прижиме, загрязнении фланца, состоянии вала или калибровке оборудования, а не продолжать бесконечно добавлять и снимать грузики.

У продвинутых станков есть автоматическая проверка центрирования, но физический смысл процедуры тот же: машина сравнивает положение колеса при повторной установке. Заводской бюллетень General Motors также требует выполнить проверку центрирования до измерения баланса и силовой неоднородности, а для повышения точности и повторяемости рекомендует фланцевую плиту вместе с центрирующим элементом.^[3]

Колесо может быть сбалансировано, но оставаться некруглым

Представим идеально равномерный по массе обод овальной формы. Его можно отбалансировать до нулевых значений, потому что центр масс будет находиться на оси. Но расстояние от оси до дорожной поверхности станет меняться при каждом обороте, и автомобиль будет получать вертикальный толчок. Реальный дефект обычно значительно меньше, однако принцип остается тем же.

Радиальное биение воспринимается как изменение радиуса: колесо словно слегка подскакивает. Его источником может быть деформированный обод, неточная посадка шины, локальная деформация каркаса или эксцентричная установка на ступице. Боковое биение означает отклонение вправо и влево. Оно способно передавать на рулевое управление переменное боковое усилие даже при правильном распределении массы.

Фраза «диск ровный» часто означает лишь отсутствие очевидной вмятины при визуальном осмотре. Для диагностики измеряют радиальное и боковое биение индикатором: отдельно на посадочных поверхностях обода, затем на собранном колесе и при необходимости на ступице. Допуски зависят от автомобиля, размера и точки измерения, поэтому универсальная цифра для всех колес была бы некорректной.

Силовая неоднородность шины: круглая на подъемнике, неровная под нагрузкой

Даже геометрически ровная шина не бывает абсолютно одинаковой по жесткости. В ней есть стыки слоев, участки нахлеста корда, брекер, бортовые зоны и неоднородности резиновой смеси. Если один сектор сильнее сопротивляется сжатию, при каждом обороте он создает большую вертикальную реакцию. Колесо словно катится по очень небольшому упругому выступу, хотя измерение без нагрузки может не показать заметного изменения радиуса.

Это явление называют радиальной силовой неоднородностью. В техническом бюллетене Infiniti она определяется как изменение нагрузки, передаваемой на ось при вращении шины; измерить его можно только под нагрузкой. Первая гармоника вызывает один толчок за оборот и способна ощущаться как обычный дисбаланс или дрожь рулевого колеса.^[4]

Обычный балансировочный станок вращает колесо в воздухе и не видит эту характеристику. Диагностический станок с нагрузочным роликом прижимает шину с заданной силой, измеряет изменение реакции, геометрическое биение обода и шины и предлагает оптимизацию. Иногда достаточно провернуть шину на диске так, чтобы ее наиболее жесткий участок оказался напротив низкой точки обода. Эту процедуру называют силовым совмещением или оптимизацией положения шины на диске.

Если после правильного совмещения силовая неоднородность остается выше допуска конкретного автомобиля, причиной может быть сама шина. Заводские методики предусматривают ее замену, но только после проверки установки колеса, давления, биения и повторяемости измерений. Иначе исправную шину легко ошибочно признать дефектной.

Шина могла неправильно сесть на обод или сместиться после балансировки

Борт шины должен равномерно занять полку обода по всей окружности. Если монтажной смазки было мало, часть борта может остаться недосаженной, а контрольная линия на боковине будет идти на разном расстоянии от края диска. Колесо получит радиальное или боковое биение, которое не устраняется грузами. После корректной посадки балансировку выполняют заново.

Избыток скользкого состава создает обратный риск: при резком торможении или разгоне шина может немного повернуться относительно обода, а установленные грузы останутся на месте. В бюллетене Audi отдельно отмечено, что недостаточная смазка мешает правильной посадке, а избыточная способна вызвать проворачивание шины и изменить баланс и показания силовой неоднородности.^[5]

Правильное колесо может неправильно стоять на автомобиле

Следующий участок диагностики начинается после станка. Между диском и ступицей не должно быть ржавчины, окалины, песка, старой смазки или налипшего антикоррозионного покрытия. Даже небольшой твердый участок на привалочной плоскости способен поставить колесо под углом. Загрязнение ступичного пояска или поврежденное центрирующее кольцо, наоборот, смещает его в радиальном направлении.

Крепеж затягивают в правильной последовательности и с установленным изготовителем моментом. Если сразу затянуть одну гайку ударным инструментом, колесо может зафиксироваться со смещением до того, как остальные посадочные места подтянут его равномерно. General Motors описывает случаи, когда неправильная затяжка заставляла все колесо вращаться вокруг ступицы по смещенной окружности, создавая вибрацию, похожую на дисбаланс или силовую неоднородность.^[6]

Нельзя забывать о совместимости крепежа. Конусный болт в сферическом посадочном месте или наоборот не обеспечивает расчетного центрирования и прижима. Проставки меняют посадочную схему и добавляют поверхности, на которых возможна ошибка. Если они предусмотрены конструкцией, нужно проверить их геометрию, чистоту, прилегание и наличие правильного ступичного центрирования.

Когда дело вообще не в балансировке

Вибрация руля не всегда создается колесом. Изношенные шарниры, втулки и опоры не обязательно порождают периодическую силу сами, но позволяют небольшой вибрации колеса сильнее раскачивать рулевое управление. Биение ступицы или люфт подшипника изменяют траекторию уже правильно отбалансированного колеса. Поэтому повторная балансировка без проверки ходовой иногда лишь ненадолго маскирует симптом.

Если руль бьет преимущественно при торможении, проверяют тормозные диски, их установку на ступице, неравномерную толщину рабочих поверхностей и состояние подвески. Если вибрация появляется под тягой и исчезает при сбросе газа на той же скорости, возможны проблемы приводных валов, внутренних шарниров или опор силового агрегата. Если частота зависит от оборотов двигателя, а не от скорости автомобиля, искать причину только в колесах также неправильно.

После длительной стоянки шина может временно получить плоский участок. По мере прогрева и движения он нередко уменьшается, поэтому диагностировать силовую неоднородность на холодном автомобиле сразу после стоянки нужно осторожно. В заводских процедурах встречается требование предварительно проехать определенное расстояние перед измерением, чтобы исключить временную деформацию.^[3]

Что подсказывает характер вибрации

Правильная последовательность диагностики

1. Описать симптом на дороге. Записать диапазон скорости, зависимость от торможения, разгона, поворота и времени после начала поездки. Это помогает отличить колесную частоту от вибрации двигателя или трансмиссии.
2. Осмотреть шины и диски. Проверить давление, повреждения, неравномерный износ, посадочную линию борта, отсутствие вздутий, грязи и льда внутри обода.
3. Проверить установку на автомобиле. Очистить ступицу и привалочную плоскость, проверить центрирующие кольца, проставки, тип крепежа и затяжку крест-накрест требуемым моментом.
4. Добиться повторяемого центрирования на станке. Использовать подходящую втулку или задний конус, а фланцевую прижимную плиту применять только при исправных посадочных отверстиях и с пальцами правильной формы. После снятия и повторной установки результат не должен заметно меняться.
5. Измерить геометрическое биение. Отдельно проверить обод, собранное колесо и при необходимости ступицу. Балансировка до измерения формы может направить диагностику по ложному пути.
6. Проверить колесо под нагрузкой. Если обычная балансировка и биение в норме, измерить радиальную силовую неоднородность на станке с нагрузочным роликом и выполнить совмещение шины с диском.
7. Проверить автомобиль. Если колесные причины исключены, переходить к ступичным подшипникам, подвеске, рулевому управлению, тормозам и приводам в зависимости от условий появления вибрации.

Что попросить в шиномонтаже

Фраза «сделайте балансировку еще раз» слишком общая. Лучше попросить проверить повторяемость установки колеса на станке: снять его после получения нулей, установить заново и выполнить контрольное вращение. Если показания меняются, нужны проверка станка и подходящая оснастка. Это может быть цилиндрическая втулка или задний конус вместе с фланцевой плитой, но перед ее применением необходимо осмотреть отверстия крепежа и убедиться, что пальцы садятся в них одинаково.

Если результат повторяемый, но вибрация остается, следующий запрос — измерение радиального и бокового биения, а затем проверка под нагрузкой. В обиходе ее часто называют балансировкой с дорожной нагрузкой, хотя это не просто более точная установка грузов: ролик измеряет силовую неоднородность и помогает определить взаимное положение шины и обода.

Хорошая диагностика заканчивается не распечаткой с нулями, а контрольной поездкой. Если характер вибрации изменился, но она не исчезла, это тоже полезная информация: возможно, один источник устранили, а второй остался. Например, после правильного центрирования исчез дисбаланс, но сохранилась силовая неоднородность одной шины или биение ступицы.

Распространенные заблуждения

Если станок показывает нули, колесо гарантированно исправно

Нули подтверждают только допустимый остаточный дисбаланс в данной установке. Они ничего не говорят о силовой неоднородности, не всегда обнаруживают геометрический дефект и не гарантируют повторения оси на ступице.

Фланцевый адаптер нужен только колесам без центрального отверстия

Нет. Для таких колес специальная оснастка действительно необходима, но фланцевая плита может улучшать прижим и повторяемость и у обычных ступично-центрируемых дисков. При этом она должна использоваться вместе с правильным центрирующим элементом, а не заменять его произвольно.

Любой конус обязательно дает ошибку

Тоже нет. Исправный станок, чистое колесо, подходящий конус и грамотная установка часто обеспечивают нормальный результат. Повод переходить к более точной оснастке особенно очевиден, когда показания не повторяются после переустановки или автомобиль чувствителен к небольшим возмущениям.

Кривую шину можно исправить дополнительными грузами

Грузы изменяют распределение массы, но не форму и не жесткость. Они способны убрать дисбаланс одновременно с существующим биением, однако толчки от геометрического или силового дефекта останутся.

Если вибрация ощущается в руле, виновата только передняя левая шина

Руль действительно особенно чувствителен к передней оси, но источник нельзя определять настолько точно без измерений. Возмущение может приходить от любого переднего колеса, ступицы, тормоза или рулевого шарнира, а в некоторых автомобилях кузов передает на рулевую колонку и другие вибрации.

Главный вывод

Балансировка — необходимая, но не исчерпывающая проверка колеса. Она дает правильный результат только при точном совпадении оси колеса с валом станка. Если колесо отцентрировано конусом с ошибкой, мастер может безупречно уравновесить неправильную установку, а после монтажа на автомобиль получить новый дисбаланс. Именно поэтому повторяемость центрирования и применение подходящих втулок и фланцевых адаптеров имеют не меньшее значение, чем точность самого станка.

Когда оси совпадают, остаются форма, жесткость и установка на автомобиле. Радиальное и боковое биение, силовая неоднородность шины, грязная ступица, неверная затяжка и люфты подвески способны вызывать дрожь при честных нулях на экране. Правильный подход — не балансировать одно колесо бесконечно, а последовательно проверить центрирование, геометрию, реакцию под нагрузкой и детали автомобиля.

Главный принцип диагностики: станок балансирует колесо вокруг той оси, которую ему задали. Если эта ось не совпадает с осью ступицы, нули на дисплее будут правильными для станка, но бесполезными для автомобиля.

Технические источники

1. Hunter Road Force Elite: руководство по эксплуатации. Описывает установку колеса с центрирующим элементом и фланцевой плитой, проверку центрирования, измерение биения и силовой неоднородности.
2. Haweka DuoExpert: цилиндрическая система центрирования. Производитель объясняет, как втулка воспроизводит посадку колеса на ступичный поясок автомобиля.
3. General Motors, бюллетень 00-03-10-006P. Заводская процедура диагностики вибраций, проверки центрирования, биения и радиальной силовой неоднородности.
4. Infiniti, бюллетень ITB11-037c. Поясняет природу радиальной силовой неоднородности и ее гармоник, вызывающих вибрацию рулевого колеса и кузова.
5. Audi, технический бюллетень по вибрациям колес. Требования к оснастке балансировочного станка, проверке центрирования, силовому совмещению и правильной посадке шины.
6. General Motors, бюллетень 12-03-10-002A. Показывает, как неправильная последовательность и момент затяжки могут сместить колесо на ступице и вызвать вибрацию.
7. Haweka QuickPlate V: руководство по эксплуатации. Уточняет, что фланцевая плита служит прижимным элементом и применяется вместе с отдельной центрирующей системой.
